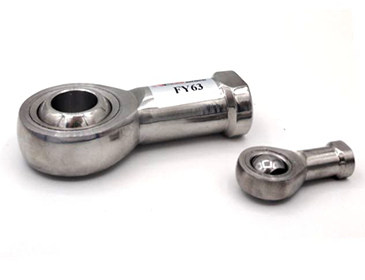

Сферический Наконечник Серия FY Нержавеющая Сталь
| Описание | Сферические наконечники представляют собой шарнирные соединения, которые устанавливаются на концах штоков пневмоцилиндров. Их основная задача заключается в обеспечении правильной передачи усилия от штока к исполнительному механизму при наличии несоосности или угловых отклонений в системе. |

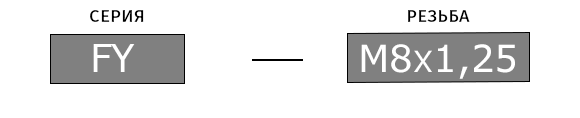

Кодировка Заказа
| Ход / Cимвол | PA | PB | PC | PD | PE | PF | PG | PH |
| 16 | 7 | 21 | 6 | 18 | 29 | 40 | M6x1,0 | 13 |
| 20 | 9 | 25 | 8 | 21 | 35 | 48 | M8x1,25 | 14 |
| 25 | 11 | 25 | 10 | 27 | 43 | 57 | M10x1,25 | 13 |
| 32 | 11 | 29 | 10 | 27 | 43 | 57 | M10x1,25 | 13 |
| 40 | 12 | 33 | 12 | 32 | 50 | 66 | M12x1,25 | 13 |
| 50 | 15 | 41 | 16 | 40 | 63 | 83 | M16x1,5 | 15 |
| 63 | 15 | 41 | 16 | 40 | 63 | 83 | M16x1,5 | 15 |
| 80 | 18 | 48 | 20 | 45 | 76 | 100 | M20x1,5 | 15 |
| 100 | 18 | 48 | 20 | 45 | 76 | 100 | M20x1,5 | 15 |
Основные Характеристики
| Материал корпуса | Нержавеющая сталь |
| Рабочая среда | Сжатый воздух |
| Рабочее давление | 0,1-1,0 Mpa |
| Температура рабочей и окружающей среды | –5 – 80°C, |
