| Все цилиндры серии ND оснащены магнитами. Применение нового профиля с шестью пазами под установку магнитных датчиков. Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве | Положение поршня определяется магнитными датчиками положения. Закрепляемыми на цилиндре. Длина хода стандартных цилиндров серии ND 10- 1900 мм |
Основные Характеристики
| Конструкция | Компактный Профиль |
| Действие | Двустороннего Действия |
| Материалы | Шток Из Легированной Конструкционной Стали Покрытая Хромом, Алюминиевые Крышки, Корпус – Анодированный Алюминий |
| Крепление | Футорка |
| Стандартный Ход | 10 – 1900 Мм |
| Рабочая Температура | От 0 До +80 ( При Сухом Воздухе -10ос) |
| Рабочее Давление | 1 – 10 Бар |
| Скорость (Без Нагрузки) | 10 – 1000 Мм/C |
| Рабочая Среда | Очищенный Воздух |

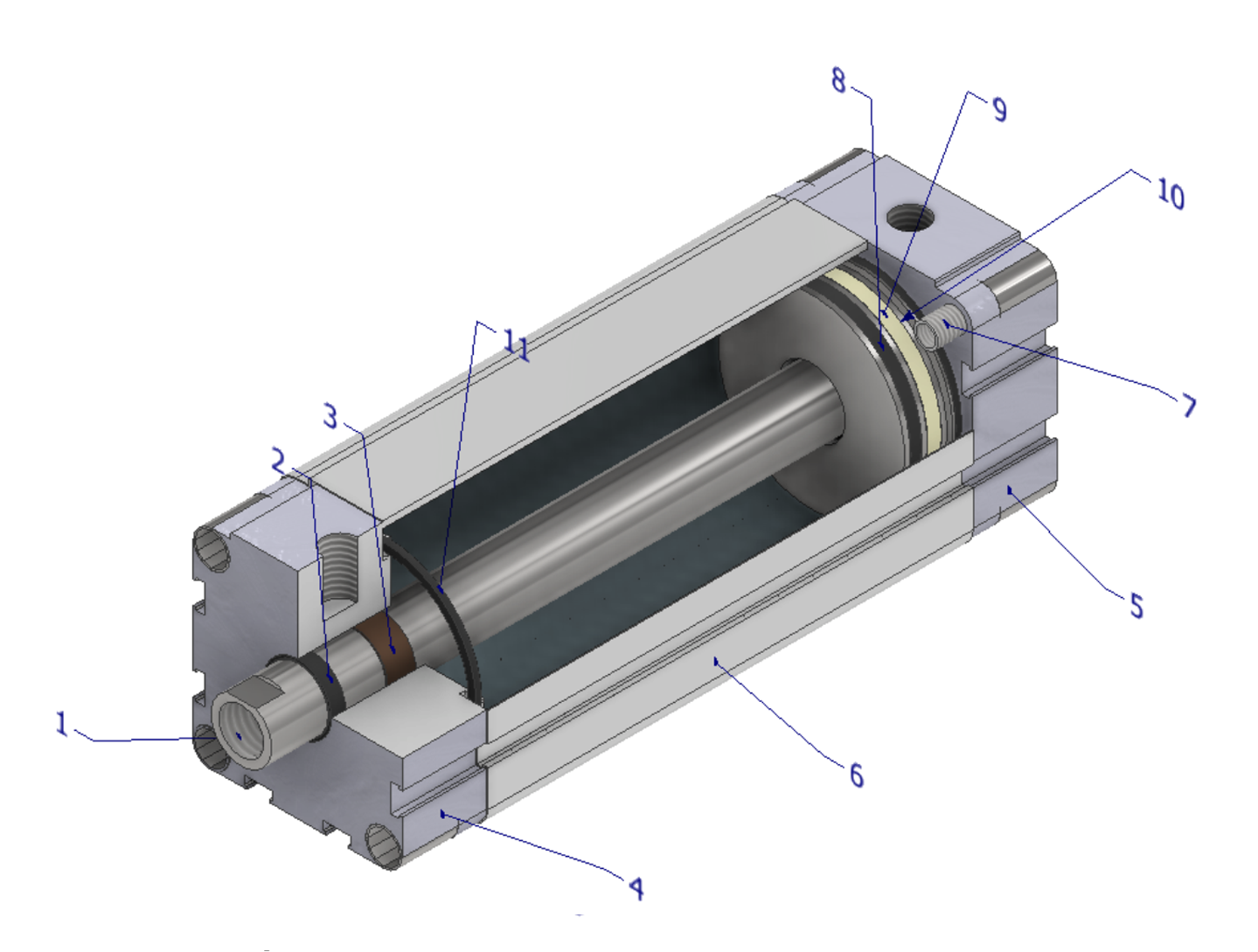

| № | Элементы конструкции |
| 1 | Шток |
| 2 | Манжета штока |
| 3 | Направляющая втулка штока |
| 4 | Крышка передняя |
| 5 | Крышка задняя |
| 6 | Корпус |
| 7 | Винты соединительные |
| 8 | Манжета поршня |
| 9 | Опорно-направляющее кольцо поршня |
| 10 | Магнит |
| 11 | Манжета корпуса |
