| Все цилиндры серии NA изготовлены из современных материалов, оснащены магнитами. | Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре при помощи специальных скоб. Поскольку в этой серии цилиндров достигаются высокие скорости перемещения они оснащены пластиковыми отбойниками, что обеспечивает бесшумную и мягкую остановку. |
Основные Характеристики
| Конструкция | Закатной С Фланцевым Креплением |
| Действие | Двустороннего Действия |
| Материалы | Крышка – Алюминий, Гильза – Нержавеющая Сталь, Шток – Легированная Конструкционная Сталь (При Необходимости Возможен Заказ Цилиндра Со Штоком Из Нержавеющей Стали) |
| Крепление | Гайки На Крышках, Фланец, Лапы, Кронштейны |
| Рабочая Температура | От 0 До +80 ( При Сухом Воздухе -10ос) |
| Рабочее Давление | 1 – 10 Бар |
| Скорость (Без Нагрузки) | 10 – 1000 Мм/C |
| Рабочая Среда | Чистый Воздух |

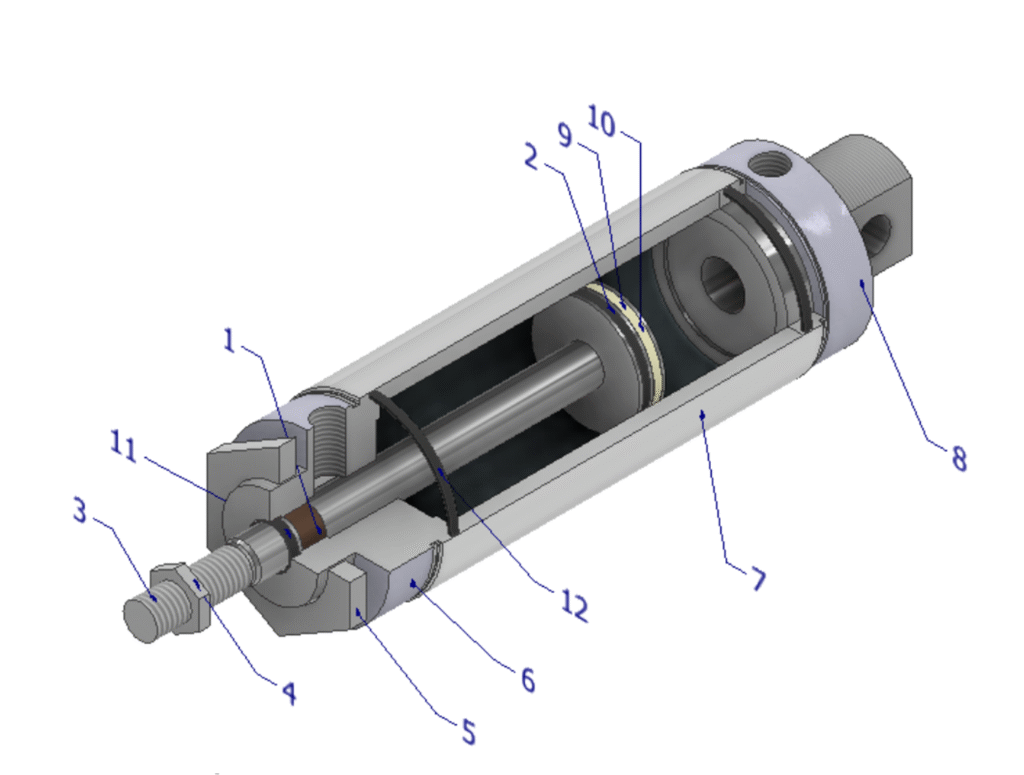

| № | Элементы конструкции |
| 1 | Направляющая втулка штока |
| 2 | Манжета поршня |
| 3 | Шток |
| 4 | Гайка штока |
| 5 | Гайка на переднюю крышку |
| 6 | Крышка передняя |
| 7 | Корпус |
| 8 | Крышка задняя |
| 9 | Опорно-направляющее кольцо поршня |
| 10 | Магнит |
| 11 | Манжета штока |
| 12 | Манжета корпуса |
