| Все цилиндры серии QSV оснащены магнитами. Применение новых профилей диаметром 12,16, 20,25 с тремя пазами под установку магнитных датчиков, и применение новых профилей диаметром 32, 40, 50, 63, 80, 100, 125 с шестью пазами под установку магнитных датчиков. Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве | Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре. Длина хода стандартных цилиндров серии QSV 10- 1900 мм |

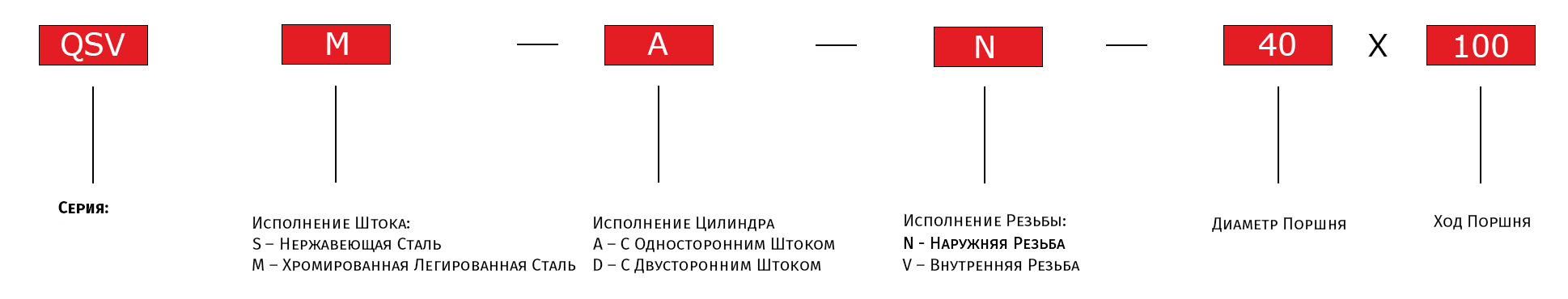

Основные Характеристики
| Конструкция | Компактный Профиль |
| Действие | Двустороннего Действия |
| Материалы | Шток Из Легированной Конструкционной Стали Покрытая Хромом, Алюминиевые Крышки, Корпус – Анодированный Алюминий |
| Крепление | Футорка |
| Стандартный Ход | 10 – 1900 Мм |
| Рабочая Температура | От 0 До +80 ( При Сухом Воздухе -10ос) |
| Рабочее Давление | 1 – 10 Бар |
| Скорость (Без Нагрузки) | 10 – 1000 Мм/C |
| Рабочая Среда | Очищенный Воздух |

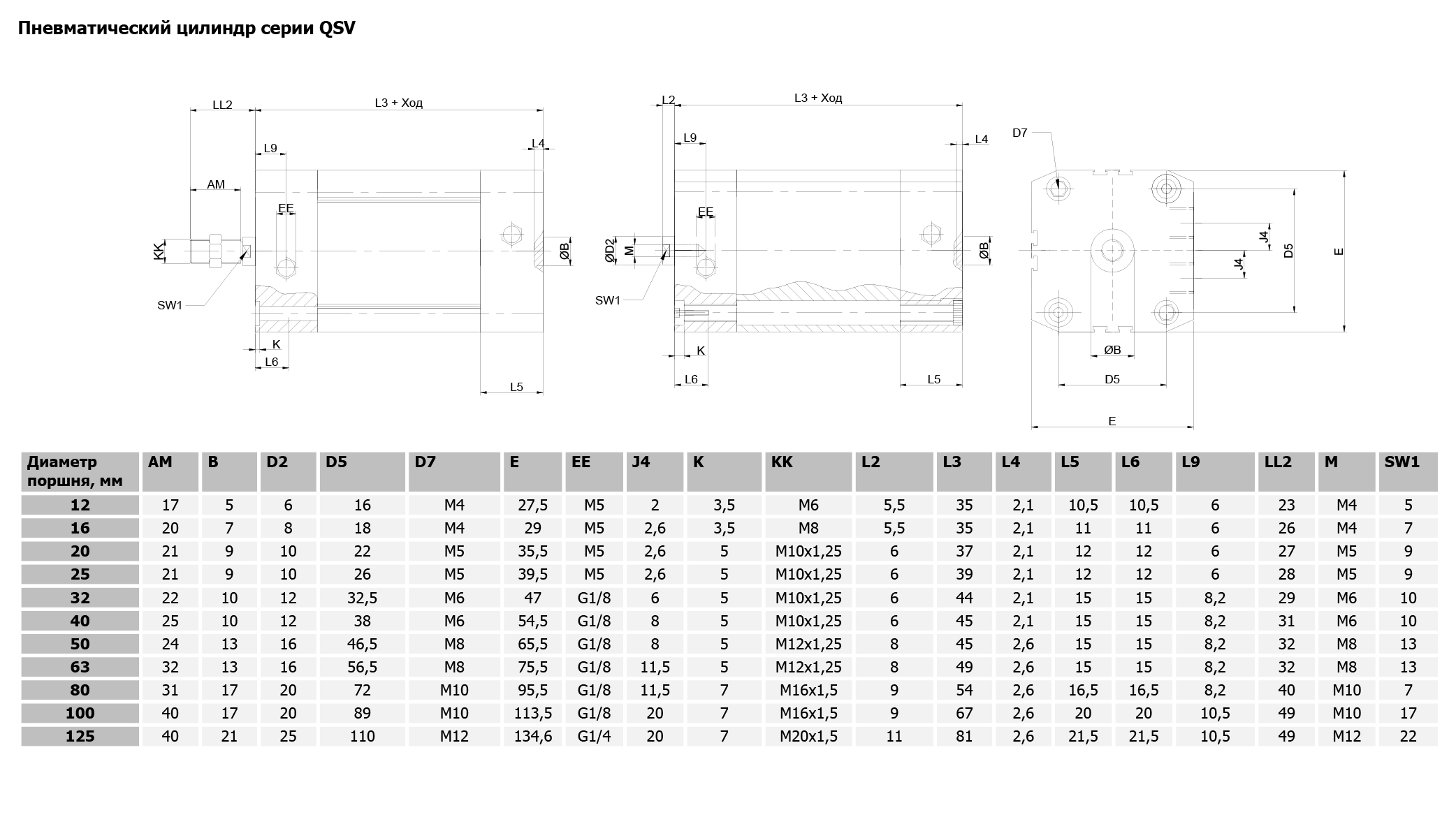

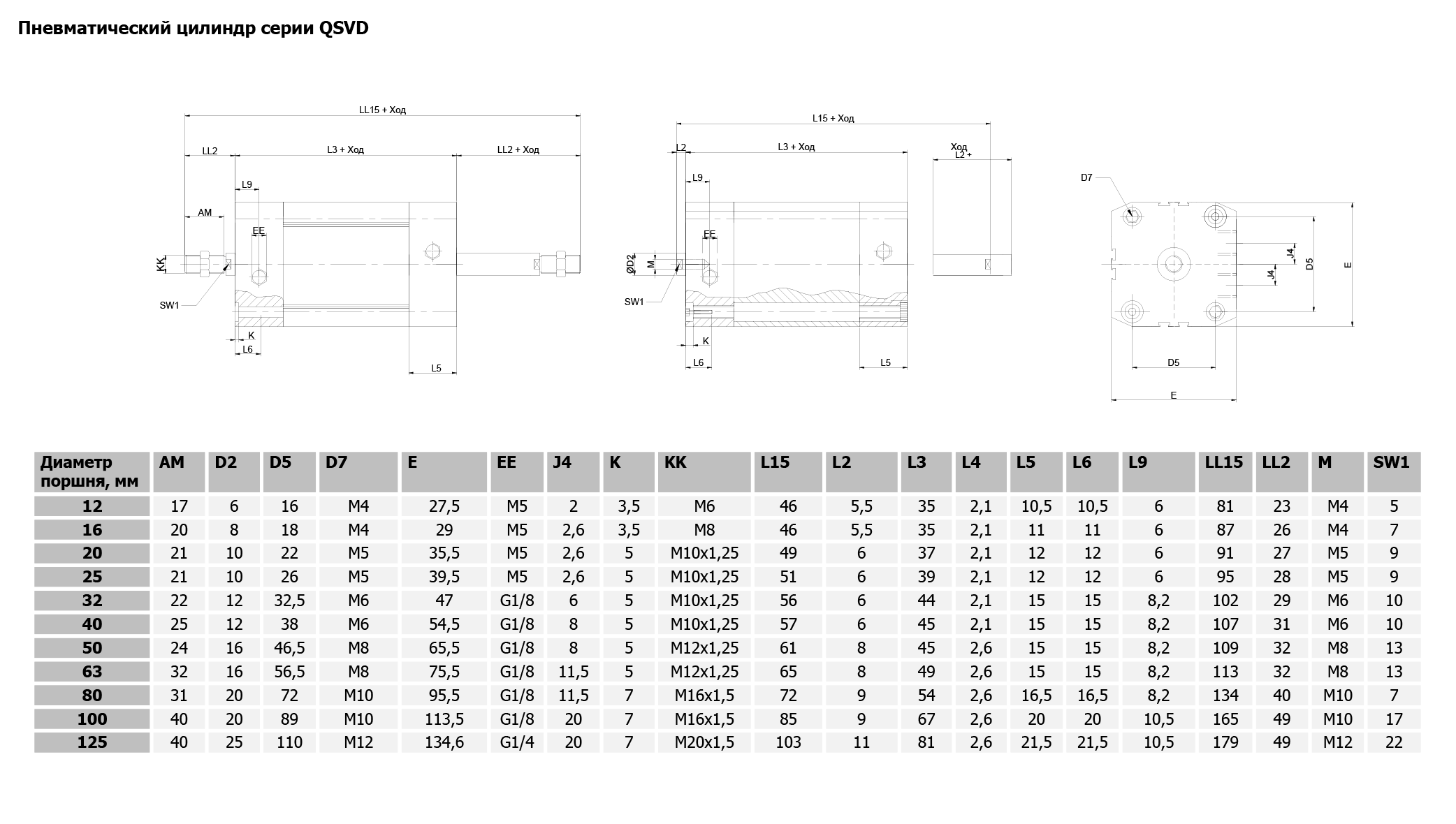

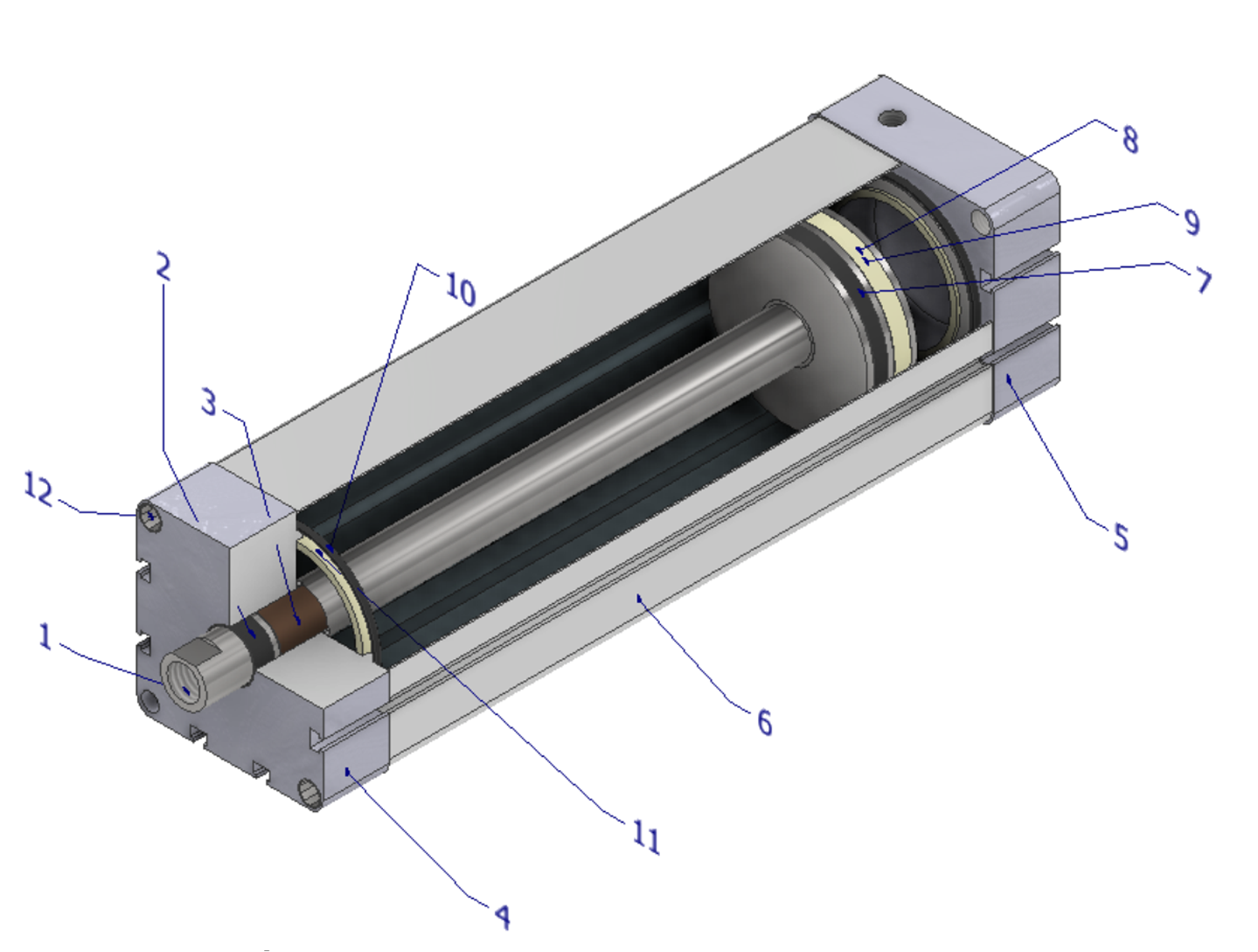

| № | Элементы конструкции |
| 1 | Шток |
| 2 | Манжета штока |
| 3 | Направляющая втулка штока |
| 4 | Крышка передняя |
| 5 | Крышка задняя |
| 6 | Корпус |
| 7 | Манжета поршня |
| 8 | Опорно-направляющее кольцо поршня |
| 9 | Магнит |
| 10 | Манжета корпуса |
| 11 | Демпфер |
| 12 | Винт соединительный |
